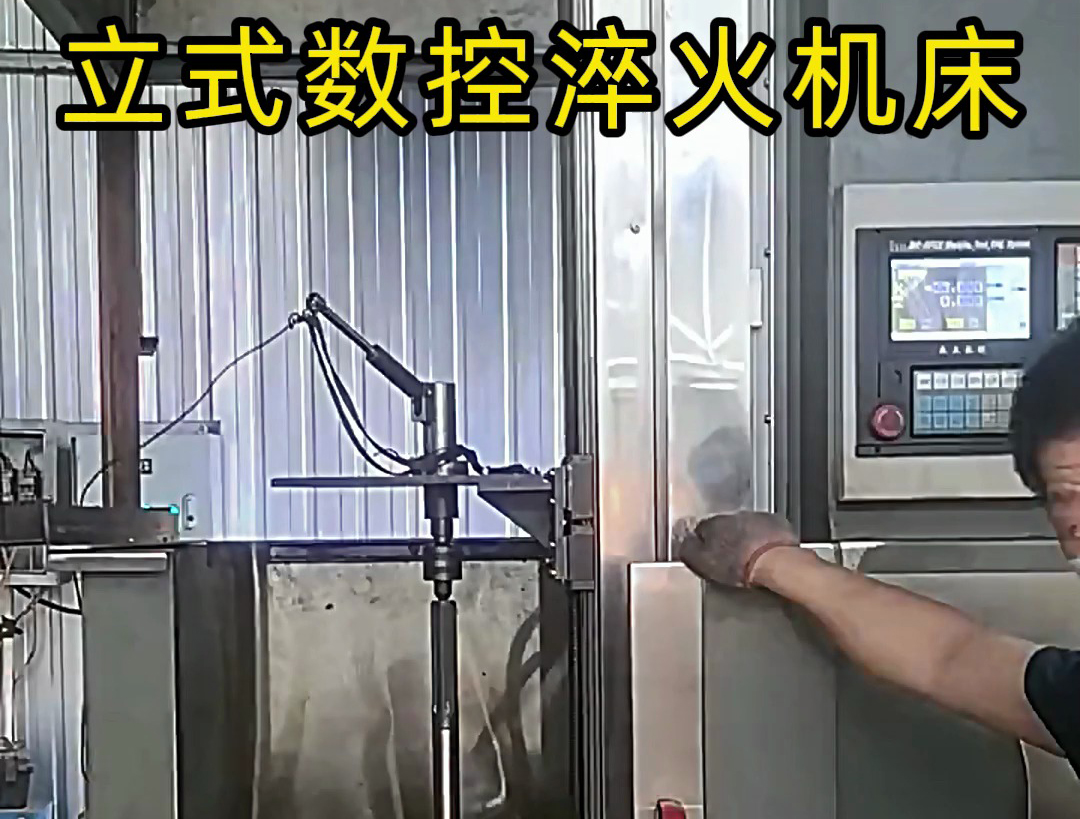

高頻淬火機床：智能化熱處理的核心裝備解析

高頻淬火機床作為金屬表面強化的關鍵設備，通過高頻感應加熱與自動化控制的深度融合，實現了零件表面硬度與芯部韌性的精準調控。以下從設備架構、技術優勢、應用場景及智能化升級等方面，全面解析其在現代制造業中的核心價值：

一、設備組成與技術原理

1. 核心部件功能解析

• 高頻電源系統

• 能量輸出：采用 IGBT 變頻技術，輸出功率 10-200kW，頻率 5-400kHz 可調，適配不同尺寸工件（如小齒輪模數 m=2 對應 400kHz，大軸類直徑 φ200mm 對應 20kHz）。

• 能效優化：效率≥92%，支持脈沖加熱模式（如加熱 3 秒 + 間歇 1 秒），減少工件過熱風險。

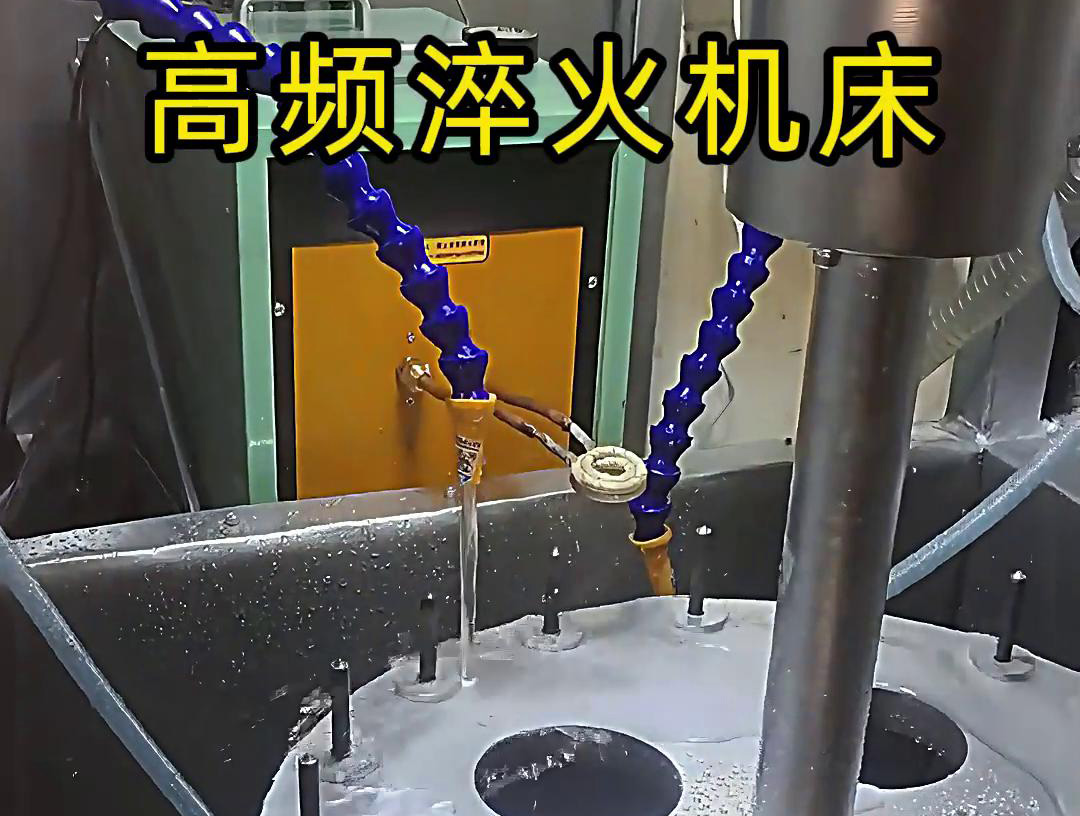

• 旋轉盤與工位設計

• 多工位并行：標配 6-12 工位旋轉盤（直徑 500-1200mm），兼容齒輪、軸類等多形狀工件，定位精度 ±0.02mm。

• 自適應夾具：氣動 / 液壓夾具自動匹配工件尺寸，更換夾具時間＜5 分鐘，適合多品種生產。

• 智能冷卻系統

• 水基淬火液（PAG 濃度 5-20%），冷卻速度 50-200℃/s 可調；

• 油冷系統（淬火油閃點≥200℃），適用于變形敏感工件（如精密齒輪）。

• 淬火介質控制：

• 溫度閉環：紅外測溫儀實時反饋工件表面溫度（精度 ±2℃），動態調節冷卻時間與流量。

• PLC 控制系統

• 工藝編程：存儲 1000 組以上工藝參數（如加熱功率、旋轉速度、冷卻時間），支持 “加熱→預冷→淬火” 多段控制。

• 自動化集成：無縫對接機械手、傳送帶，實現 “上料→淬火→回火” 全流程無人化，生產節拍≤10 秒 / 件。

2. 感應加熱技術原理

• 電磁感應機制：
  高頻電流通過感應線圈產生交變磁場，工件表面激發渦流生熱（公式：$P=K{f}^2{B}^2\sigma$，$P$為功率密度，$f$為頻率，$B$為磁感應強度，$\sigma$為電導率），加熱速度可達 100-200℃/ 秒。

• 集膚效應應用：
  通過調節頻率控制加熱深度（$\delta =5030/\sqrt{f?\rho ?{\mu }_r}$），如 45# 鋼件頻率 200kHz 時，硬化層深度 0.5mm；頻率 20kHz 時，深度 2.5mm。

二、智能化升級：從自動化到全閉環控制

1. 機械手上下料系統

• 六軸機器人適配：
  負載 5-50kg，定位精度 ±0.1mm，支持工件姿態調整（如齒輪立式 / 臥式裝夾），減少人工干預導致的磕碰損傷。

• 視覺引導定位：
  工業相機（分辨率 2000×2000 像素）識別工件位置，自動生成抓取路徑，適配來料公差 ±1mm 的毛坯件。

2. 紅外監測與 AI 算法

• 多光譜測溫：
  同時監測工件表面與芯部溫度（雙波段紅外傳感器），建立熱傳導模型，預測淬火后硬度分布（誤差≤±1HRC）。

• 機器學習優化：
  基于 10 萬 + 淬火數據訓練 AI 模型，自動修正工藝參數（如根據工件材質波動調整功率），良品率提升至 99.2%。

3. 數字化管理系統

• MES 系統集成：
  實時采集溫度、產能、設備狀態等數據，生成工藝追溯報告（含加熱曲線、冷卻曲線），符合 ISO 9001 追溯要求。

• 遠程運維：
  通過 OPC UA 協議接入工廠云平臺，工程師可遠程診斷設備故障，預警響應時間＜10 分鐘。

三、應用場景與工藝參數

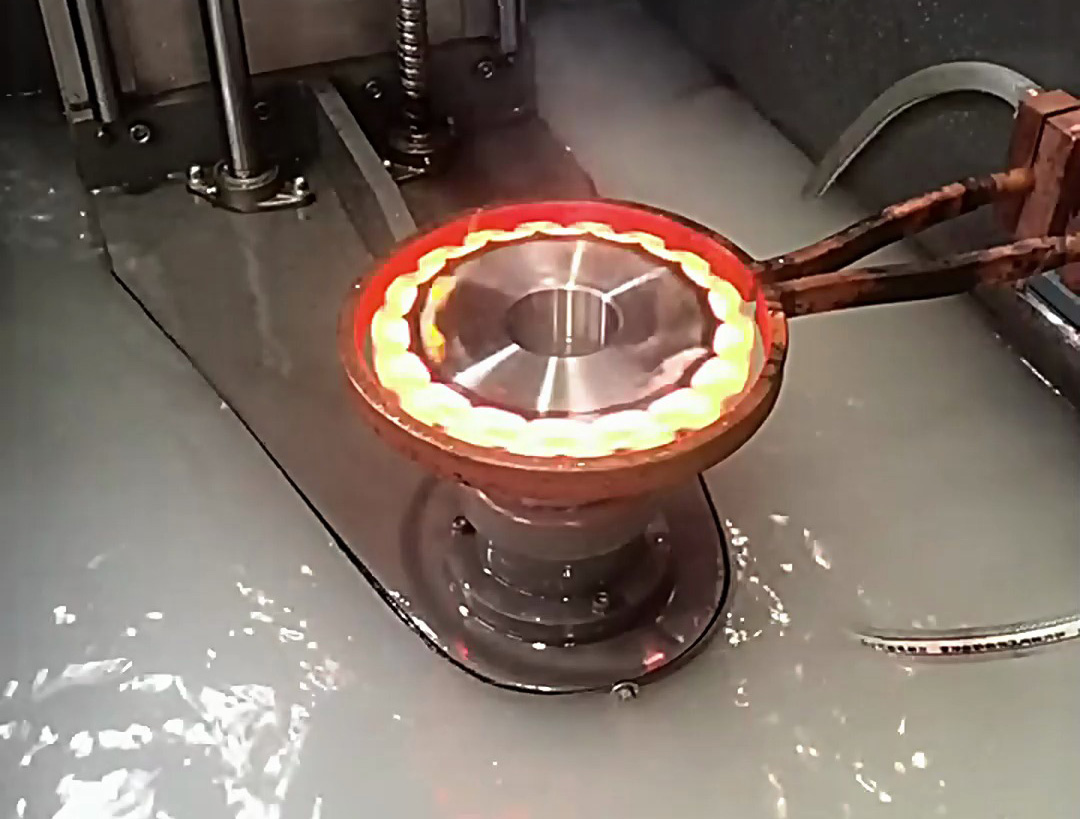

1. 齒輪類零件淬火

• 典型工件：汽車變速箱齒輪（模數 m=4，材質 20CrMnTi）

• 工藝參數：

• 頻率 80kHz，功率 100kW，加熱時間 15 秒；

• 淬火介質：10% PAG 溶液，冷卻時間 8 秒；

• 效果：

• 表面硬度 HRC58-62，硬化層深度 1.2-1.8mm；

• 變形量≤0.05mm，直接滿足磨齒前精度要求。

2. 軸類零件表面淬火

• 典型工件：電機軸（直徑 φ80mm，材質 45# 鋼）

• 工藝亮點：

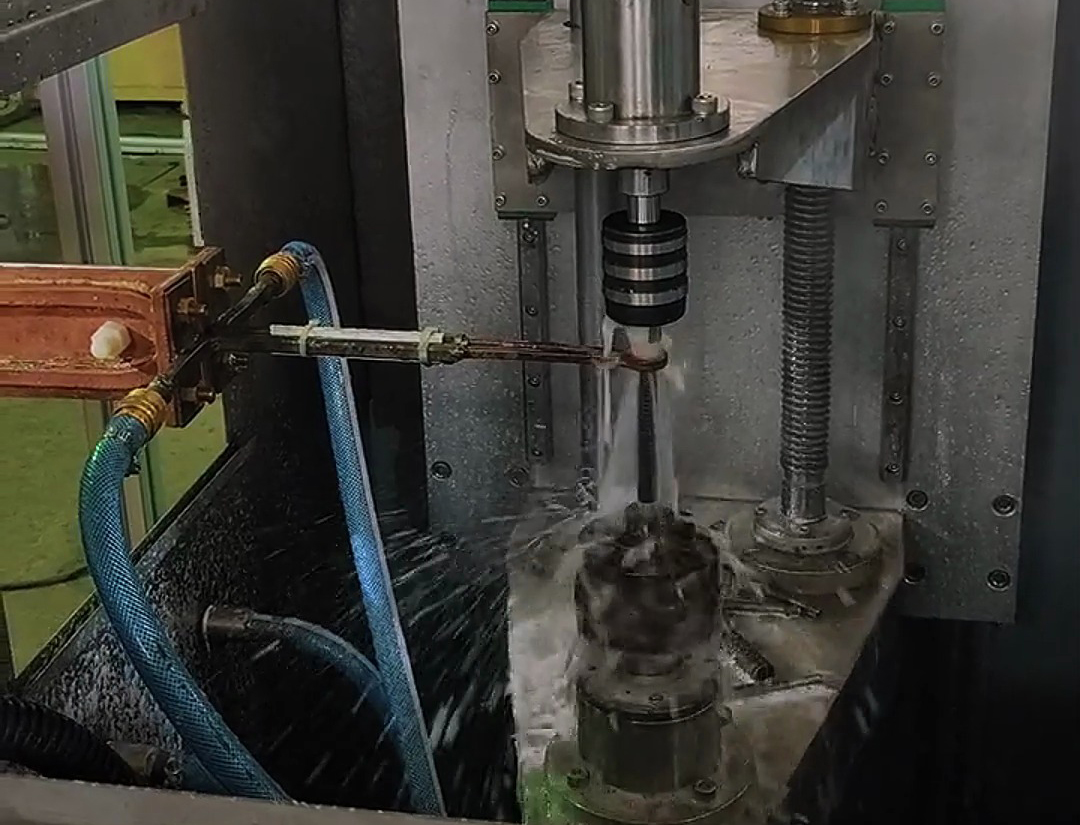

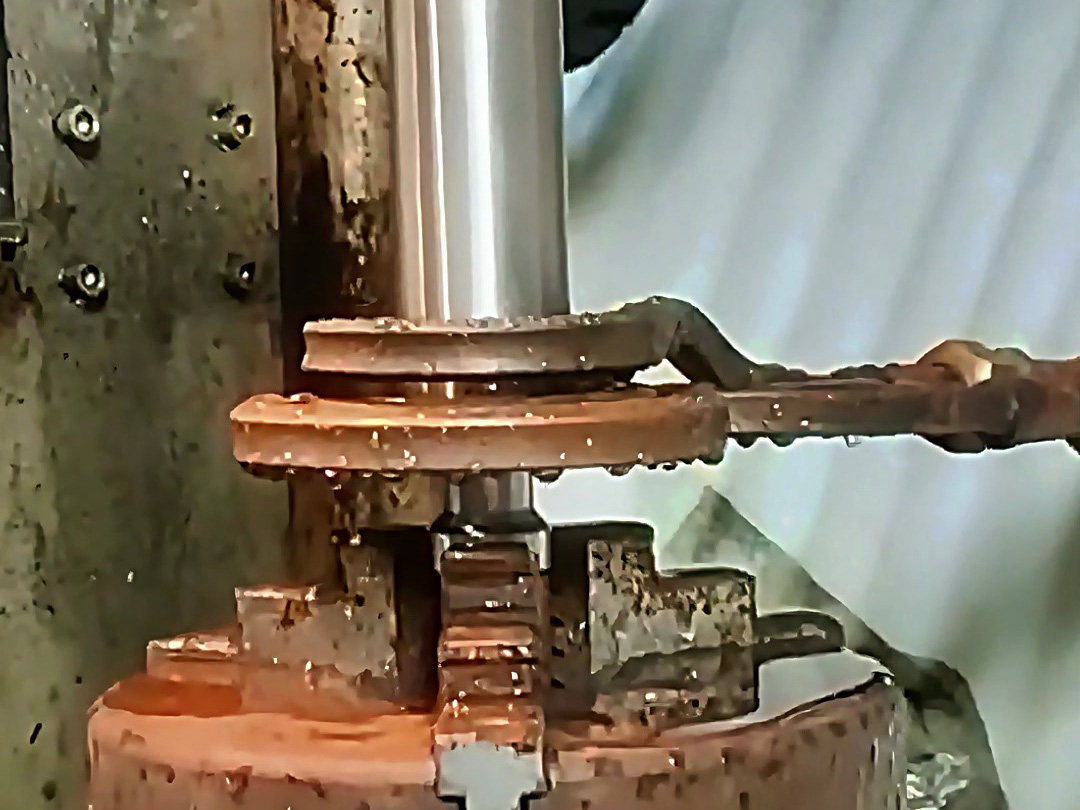

• 采用 “軸向掃描加熱”（線圈移動速度 20mm/s），硬化層連續均勻；

• 旋轉速度 30rpm，確保周向溫度偏差≤±3℃；

• 性能：

• 耐磨性提升 3 倍，壽命從 5000 小時延長至 15000 小時；

• 生產效率：?jiǎn)螜C(jī)日產能 200 件，較傳統鹽浴淬火提升 5 倍。

3. 軸承套圈淬火

• 挑戰：薄壁件（壁厚 3mm）易變形，需控制硬化層深度 0.8-1.0mm

• 解決方案：

• 頻率 200kHz，功率 60kW，加熱時間 6 秒；

• 冷卻方式：壓縮空氣（流速 20m/s），避免水淬開裂；

• 結果：

• 橢圓度誤差≤0.03mm，符合 GB/T 6391 軸承壽命標準；

• 不良率從 12% 降至 1.5%，年節約成本超 50 萬元。

四、對比傳統熱處理工藝的優勢

五、設備選型與投資回報

1. 機型推薦指南

2. 成本效益分析（以 HT-C6-60 為例）

• 設備投資：150 萬元（含機械手）

• 年產能：20 萬件

• 成本節約：

• 人工成本：減少 4 名技工，年節約 28 萬元；

• 能耗成本：較箱式爐節約 70%，年節約 12 萬元；

• 廢品成本：不良率下降 10%，年節約 20 萬元；

• 投資回收期：約 24 個月

六、維護與發展趨勢

1. 預防性維護計劃

• 電源模塊：每季度檢測 IGBT 溫度（≤75℃），每年更換散熱硅脂；

• 冷卻系統：每月清洗噴嘴（防止淬火液結晶），每半年更換過濾芯（精度 5μm）；

• 旋轉機構：每季度潤滑軸承（使用鋰基脂），確保旋轉噪音≤75dB。

2. 未來技術方向

• 綠色淬火介質：開發生物可降解淬火液（如淀粉基聚合物），COD 排放降低 90%；

• 增材制造集成：淬火與激光熔覆結合，實現磨損零件的快速修復（如曲軸局部硬化層再生）；

• 量子傳感應用：量子點紅外探測器（精度 ±0.1℃）實時監測納米級溫度分布，推動微觀組織精準控制。
