實心棒料（如碳鋼、合金鋼棒）在熱鍛、熱彎、調(diào)質(zhì)等工藝中需快速均勻升溫，高頻感應加熱機憑借 “電磁感應直接生熱” 的特性，突破傳統(tǒng)加熱（燃煤、燃氣爐）的效率與均勻性瓶頸，成為棒料熱加工的優(yōu)選方案，尤其在批量生產(chǎn)中能顯著提升工藝穩(wěn)定性與經(jīng)濟性。
高頻感應加熱（頻率 10-500kHz）通過交變磁場在棒料內(nèi)部誘導渦流產(chǎn)生熱量，從根本上改變了熱量傳遞方式，其優(yōu)勢體現(xiàn)在：
高頻電流的趨膚效應使熱量集中在棒料表層（深度 0.5-3mm），并快速向芯部傳導。以直徑 50mm 的 45# 鋼棒為例：

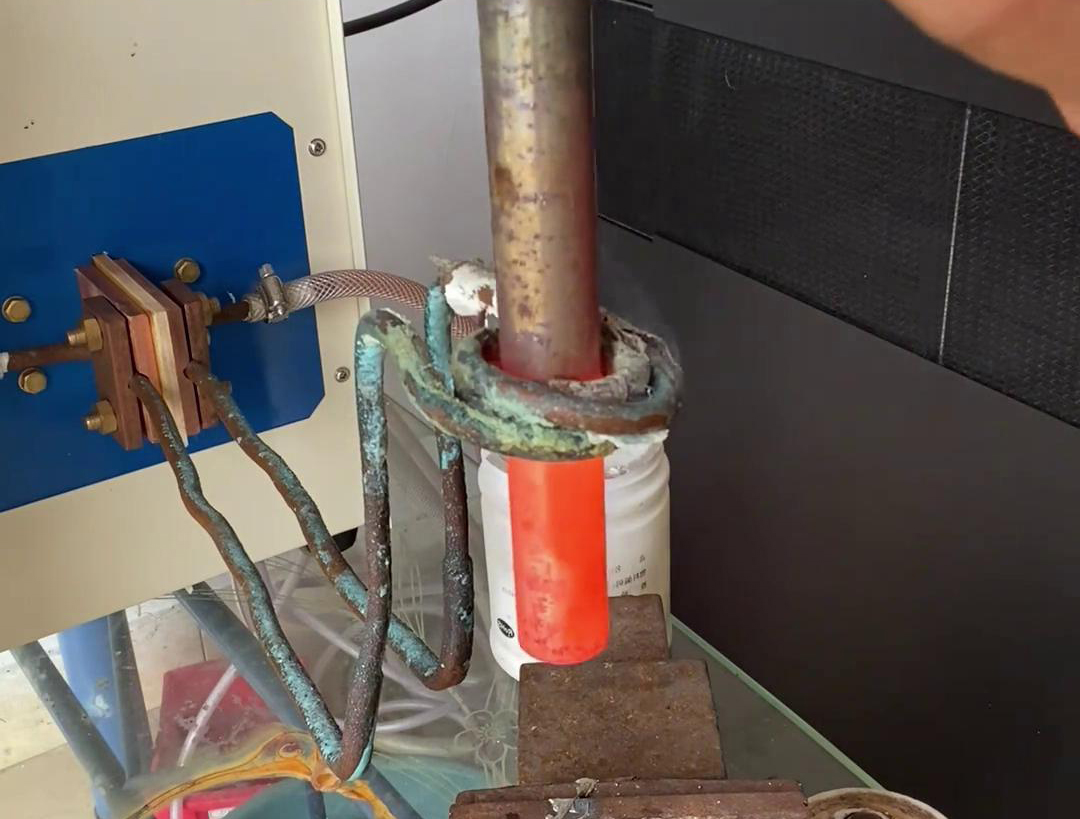

高頻感應線圈環(huán)繞棒料布置，磁場均勻覆蓋圓周，配合棒料旋轉(zhuǎn)（5-15r/min），可使：
通過 PLC 系統(tǒng)可精準設定加熱參數(shù)，滿足多樣化工藝：
熱鍛前加熱：設定溫度 1050-1150℃，確保棒料塑性最佳（延伸率≥30%），鍛造后晶粒細化均勻；
調(diào)質(zhì)前加熱：設定溫度 850-900℃，配合后續(xù)淬火 + 回火，使棒料整體硬度偏差≤±1HRC；
局部退火：通過線圈局部聚焦，僅加熱棒料特定區(qū)域（如端部 100mm）至 600-700℃，消除冷加工應力，保留其他區(qū)域強度。

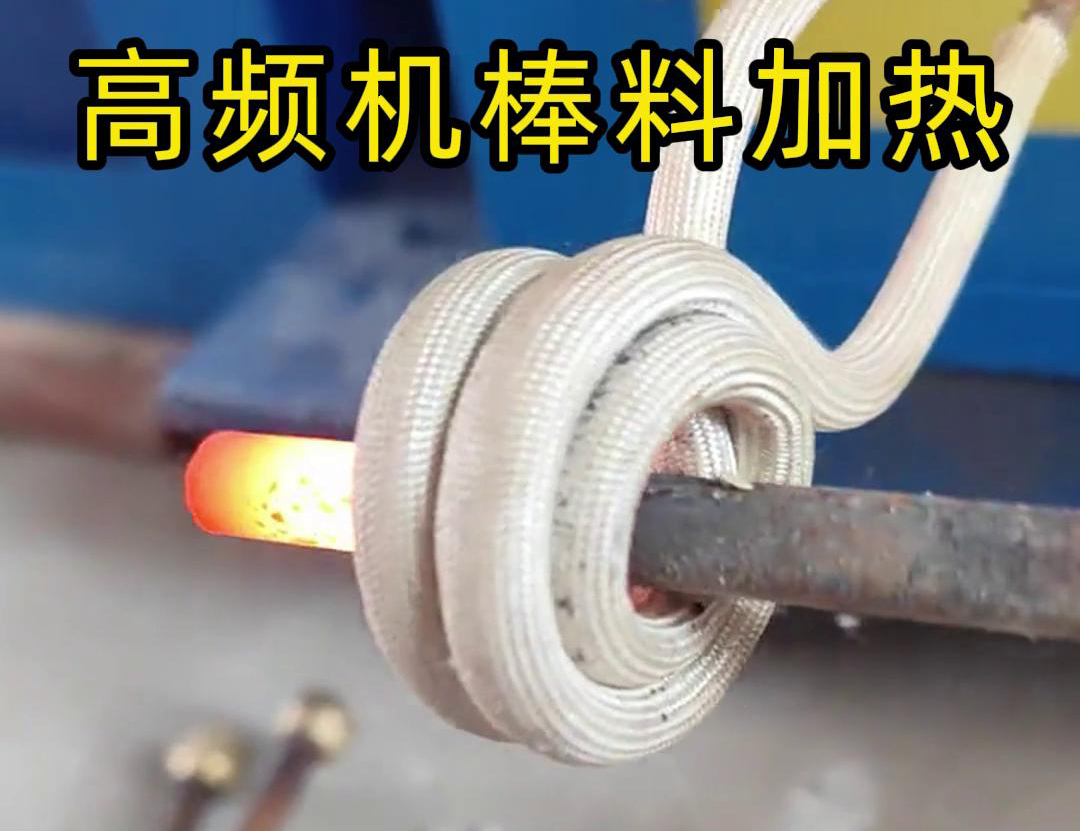

高頻感應加熱機對實心棒料的適配性廣泛，從細棒到中粗棒均能高效處理：
| 棒料直徑（mm） | 高頻頻率（kHz） | 典型工藝場景 | 單根加熱時間（分鐘） |
|---|
| 10-30 | 100-500 | 小件熱鍛（如螺栓坯、銷軸） | 1-3 |
| 30-80 | 30-100 | 中型棒料熱彎、調(diào)質(zhì)（如傳動軸） | 5-15 |
| 80-150 | 10-30 | 大型棒料熱鍛前預熱（如齒輪坯） | 15-30 |
汽車半軸棒料熱鍛：直徑 60mm 的 40Cr 棒料，高頻加熱至 1100℃（8 分鐘），熱鍛后毛坯精度提升（直徑誤差≤±0.5mm），氧化皮重量減少 35%，后續(xù)機加工時間縮短 20%；
工程機械銷軸調(diào)質(zhì)：直徑 80mm 的 45# 鋼棒，高頻加熱至 860℃（12 分鐘），淬火后硬度均勻（HRC50-52），較傳統(tǒng)爐淬（硬度差 5HRC）合格率提升至 99%；
五金工具桿部局部退火：直徑 20mm 的扳手桿，高頻線圈聚焦加熱端部 50mm 區(qū)域至 650℃（2 分鐘），退火后端部硬度從 HRC35 降至 HRC20，便于后續(xù)鉚接手柄，非退火區(qū)仍保持原強度。
| 對比項 | 高頻感應加熱機 | 燃煤 / 燃氣爐 | 電阻爐 |
|---|
| 加熱效率 | 熱效率 60%-70%，升溫速度快 | 熱效率≤30%，升溫慢 | 熱效率 50%-60%，但加熱均勻性差 |
| 環(huán)境友好 | 電加熱無廢氣，噪音≤60dB | 排放煙塵、CO，污染嚴重 | 用電但升溫慢，能耗較高 |
| 自動化適配 | 可配合送料機實現(xiàn)連續(xù)生產(chǎn) | 需人工上料翻料，自動化困難 | 批量式加熱，難連續(xù)生產(chǎn) |
| 質(zhì)量穩(wěn)定性 | 溫度偏差≤±5℃，合格率≥98% | 偏差≥30℃，合格率≤85% | 偏差 ±15℃，合格率≤90% |
高頻感應加熱機對實心棒料的處理，本質(zhì)是通過 “能量直接作用于工件” 實現(xiàn) “高效、均勻、可控” 的加熱效果。無論是批量熱鍛的快速升溫，還是精密調(diào)質(zhì)的精準控溫，其性能都遠超傳統(tǒng)加熱方式，成為現(xiàn)代棒料熱加工中 “提質(zhì)、降本、增效” 的核心設備，尤其適配自動化生產(chǎn)線的節(jié)拍需求，推動熱處理工藝向 “綠色化、智能化” 升級。
粵公網(wǎng)安備 44190002003728號
