五金機械刀具（如銑刀、鉆頭、絲錐、剪刀片等）需通過淬火熱處理實現(xiàn) “刃口高硬度（HRC55-62）+ 刀體一定韌性” 的性能組合，超高頻淬火機（頻率 500kHz-2MHz）憑借 “超淺硬化層（0.1-1mm）+ 精準(zhǔn)局部加熱” 特性，成為刀具淬火的理想選擇，尤其適配刃口鋒利、精度要求高的中小型刀具。
刀具的核心受力區(qū)是刃口（厚度通常 0.1-2mm），需極高硬度抵抗磨損，而刀體（柄部、刀身）需保持韌性避免斷裂。超高頻淬火通過以下特性精準(zhǔn)匹配這一需求：
超高頻電流（500kHz-2MHz）的趨膚效應(yīng)極強，能量集中在刀具表層 0.1-1mm（刃口區(qū)域），實現(xiàn)：
傳統(tǒng)高頻（10-100kHz）硬化層較深（1-3mm），易導(dǎo)致刀體脆性增加（如鉆頭柄部淬火后易折斷），而超高頻完美解決 “刃口硬、刀體韌” 的分化需求。
刀具刃口（如銑刀齒刃、鉆頭螺旋槽）形狀復(fù)雜且精度要求高（如刃口跳動≤0.01mm），超高頻淬火通過：

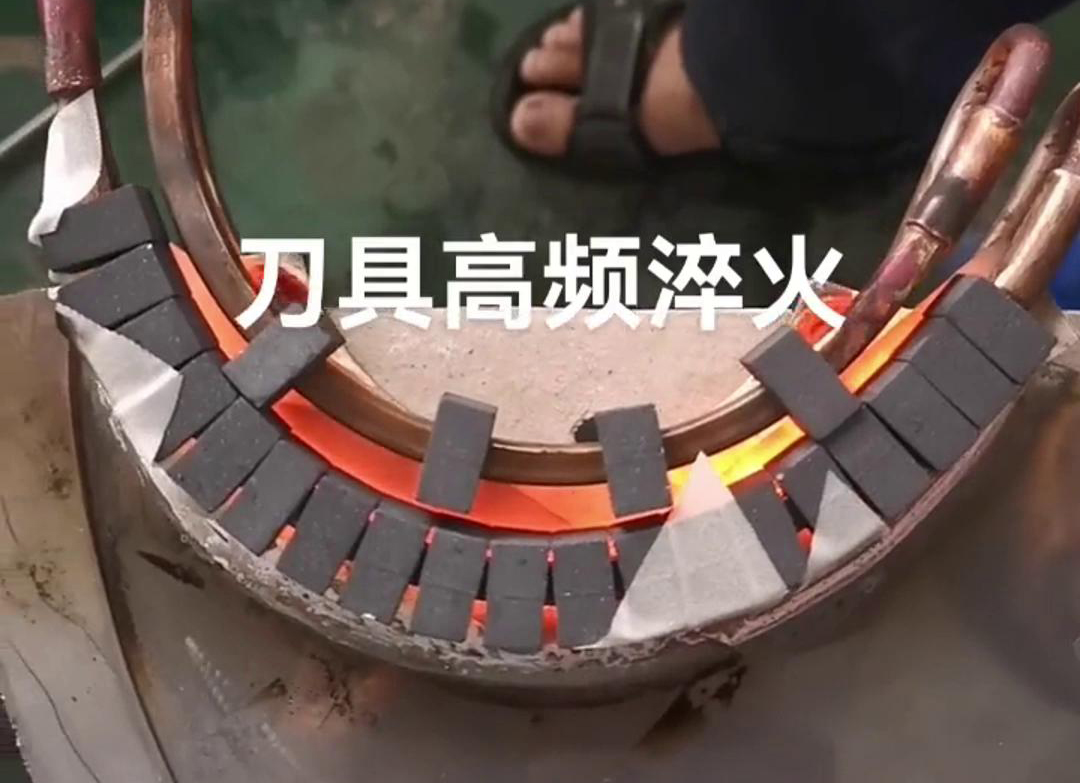

超高頻淬火機幾乎覆蓋所有中小型五金機械刀具，尤其在精密刀具處理中優(yōu)勢顯著：
工藝重點：強化刃口及附近 1-2mm 區(qū)域，確保切削時耐磨不卷刃；
效果：高速鋼銑刀刃口硬度達 HRC60-62，切削 45# 鋼時壽命較未淬火提升 3-5 倍，刃口崩裂率從 15% 降至 2% 以下；
關(guān)鍵參數(shù)：頻率 1-2MHz，加熱時間 0.8-1.5 秒，冷卻采用噴霧（避免水流沖擊導(dǎo)致刃口變形）。

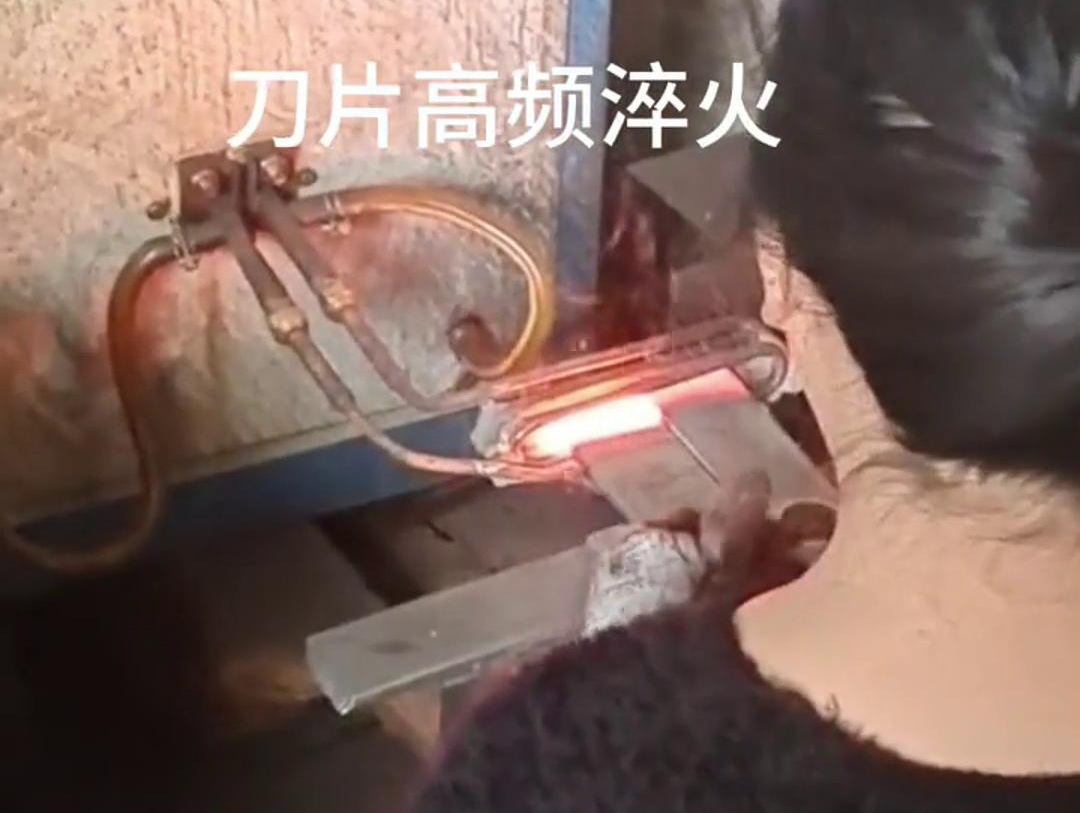

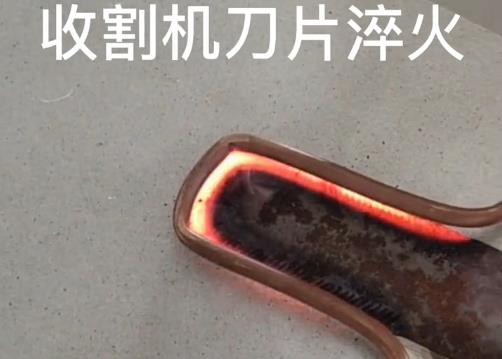

工藝重點：刃口直線度保持（誤差≤0.02mm/m），硬度均勻（偏差≤±1HRC）；
效果：不銹鋼剪刀片經(jīng)超高頻淬火后，刃口硬度 HRC55-58，剪切 2mm 厚鋼板時刃口磨損量≤0.01mm/1000 次，較普通淬火延長壽命 2 倍；
關(guān)鍵參數(shù)：頻率 500kHz-1MHz，線圈沿刃口直線移動加熱（速度 5-10mm/s），確保長度方向溫度一致。
| 刀具類型 | 超高頻淬火機（500kHz-2MHz） | 高頻淬火機（10-500kHz） | 中頻淬火機（1-10kHz） |
|---|
| 硬化層深度 | 0.1-1mm（適合刃口薄層強化） | 0.5-3mm（適合中小型刀具整體硬化） | 2-5mm（適合大型刀具或刀體硬化） |
| 刃口精度影響 | 熱變形≤0.005mm，無氧化 | 熱變形≤0.01mm，輕微氧化 | 熱變形≥0.02mm，需二次磨削 |
| 適用刀具尺寸 | 小型精密刀具（刃口≤50mm） | 中小型刀具（刃口≤200mm） | 大型刀具（刃口≥200mm） |
超高頻淬火機對刀具處理的核心優(yōu)勢，在于 “以最小的熱影響區(qū)實現(xiàn)最精準(zhǔn)的刃口強化”—— 既保證刃口足夠硬（耐磨），又不損傷刀體韌性（抗沖擊），同時完美保留刀具的原始精度（無需二次加工）。對于五金機械刀具這種 “以刃口性能為核心” 的零件，超高頻淬火幾乎是 “量身定制” 的熱處理方案，其效率（單件處理時間≤2 秒）與質(zhì)量（合格率≥99%）的雙重優(yōu)勢，使其成為現(xiàn)代刀具制造中不可或缺的關(guān)鍵工藝設(shè)備。
粵公網(wǎng)安備 44190002003728號
