海拓高頻加熱設(shè)備：棒料加熱的效率革命，傳統(tǒng)方式難以企及的全流程優(yōu)勢

在金屬加工中，棒料（如鋼、銅、鋁等材質(zhì)）的加熱是鍛造、軋制、沖壓等工序的關(guān)鍵前置環(huán)節(jié)。海拓高頻加熱設(shè)備憑借 “加熱速度快、非接觸式加熱、溫度控制精準(zhǔn)、靈活性強、自動化集成度高” 的核心優(yōu)勢，重新定義了棒料加熱的效率標(biāo)準(zhǔn)，其全過程表現(xiàn)讓傳統(tǒng)加熱方式（如燃氣爐、電阻爐）望塵莫及。

棒料高頻加熱全過程：從進料到出料的高效流轉(zhuǎn)

1. 上料與定位（10 秒 / 根）

• 棒料經(jīng)輸送帶送至加熱工位，紅外傳感器識別棒料位置后，機械臂自動將其推送至感應(yīng)線圈中心（線圈與棒料間隙 5-8mm，確保磁場均勻覆蓋）；

• 無需人工干預(yù)，適合多規(guī)格棒料（直徑 10-200mm 均可通過調(diào)整線圈實現(xiàn)兼容）。

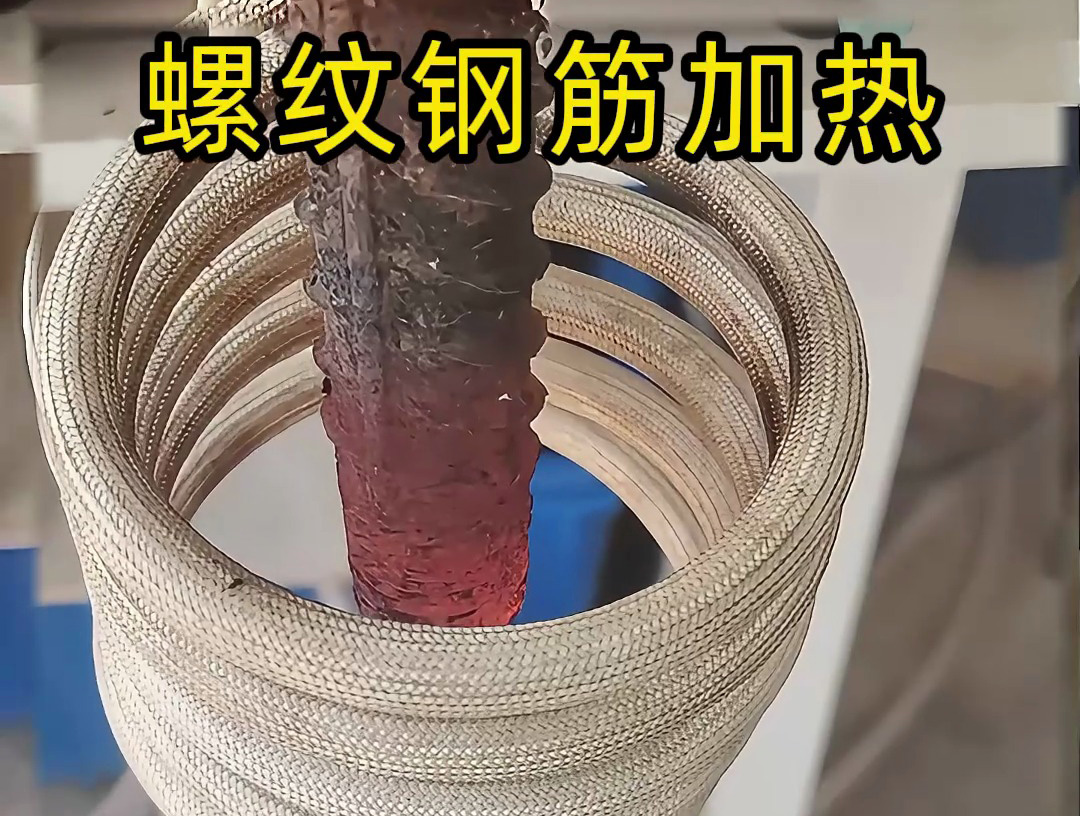

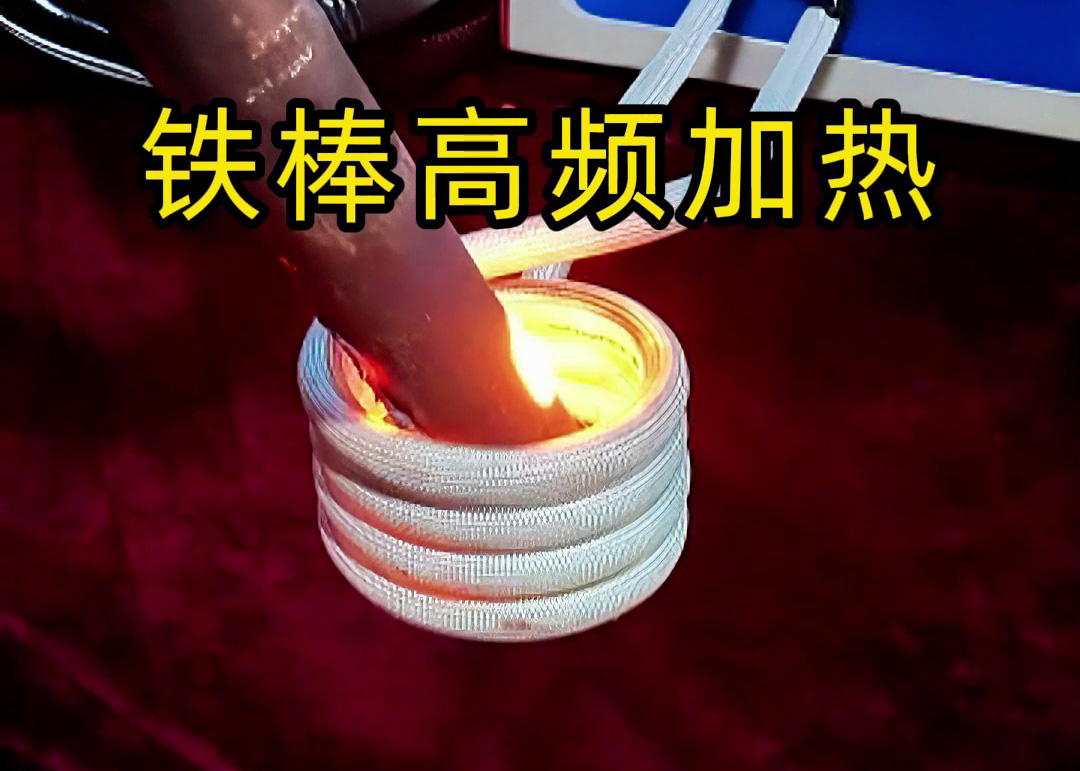

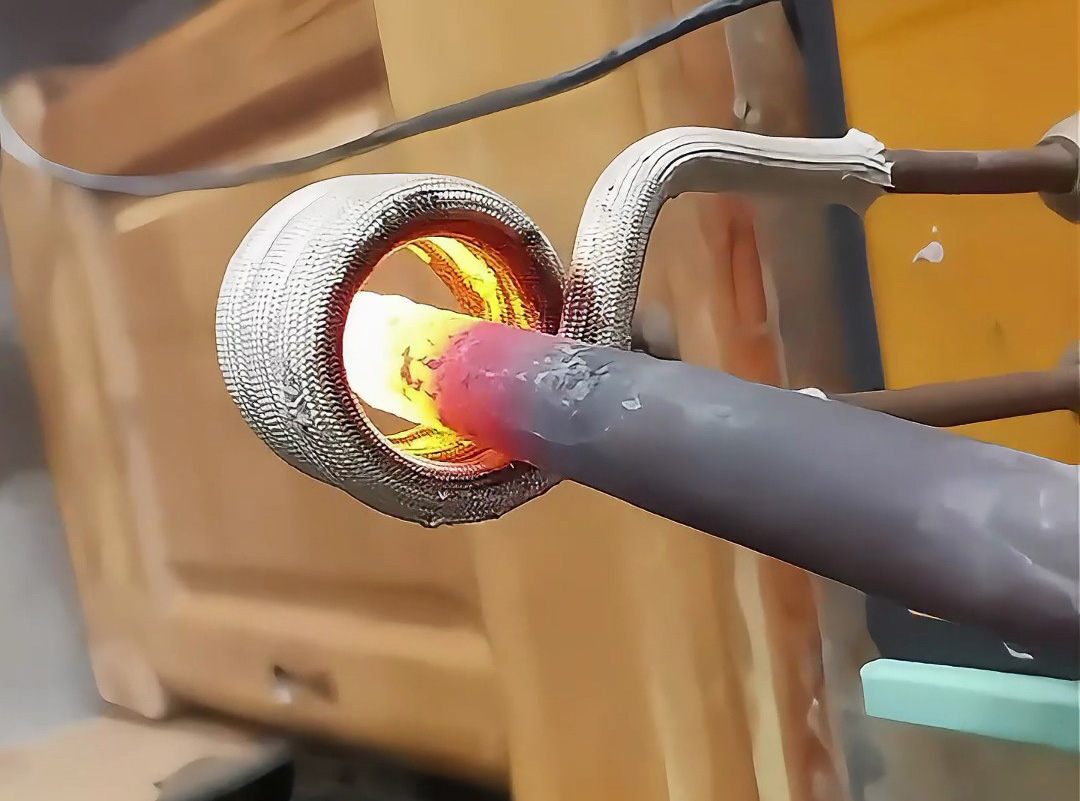

2. 高頻感應(yīng)加熱（30-60 秒 / 根）

• 設(shè)備輸出 10-30kHz 高頻電流，棒料在交變磁場中產(chǎn)生渦流，從表面到芯部同步升溫：

• 10 秒時表面溫度達 500℃；

• 30 秒時芯部溫度突破 800℃（鍛造所需溫度）；

• 60 秒時均勻升溫至 1100℃（滿足熱軋需求）；

• 非接觸式加熱避免棒料表面劃傷，且熱量集中于棒料本身，熱損失僅為傳統(tǒng)電阻爐的 1/5。

3. 溫控與保溫（動態(tài)調(diào)節(jié)）

• 紅外測溫儀實時監(jiān)測棒料表面溫度（精度 ±3℃），PLC 系統(tǒng)自動調(diào)節(jié)輸出功率：

• 若溫度低于設(shè)定值（如 1050℃），功率自動提升 10%；

• 若溫度偏高，功率瞬間下調(diào)，避免局部過熱（溫差控制在 ±10℃以內(nèi)）。

4. 出料與銜接（5 秒 / 根）

• 加熱完成后，棒料由推送機構(gòu)送至下一工序（如鍛造模具或軋機），輸送過程中溫度損失≤20℃，確保加工時仍處于最佳塑性狀態(tài)；

• 設(shè)備可與自動化生產(chǎn)線無縫對接，實現(xiàn) “加熱 - 鍛造 - 冷卻” 連續(xù)作業(yè)，無需中間停頓。

五大核心優(yōu)勢：傳統(tǒng)加熱方式難以逾越的鴻溝

1. 加熱速度快：效率提升 5-10 倍

• 傳統(tǒng)燃氣爐加熱直徑 50mm 的鋼棒至 1100℃需 300-400 秒，而高頻加熱僅需 60 秒，單根處理時間縮短 80%；

• 單臺設(shè)備每小時可加熱 300-500 根棒料，相當(dāng)于 3-5 臺傳統(tǒng)爐體的產(chǎn)能，大幅節(jié)省車間空間。

2. 非接觸式加熱：零損傷、易清潔

• 加熱過程中線圈與棒料無物理接觸，避免傳統(tǒng)電阻爐 “接觸不良導(dǎo)致的局部過熱” 或 “棒料表面劃傷”；

• 無爐渣、無煙塵，棒料加熱后表面氧化皮厚度≤0.01mm（傳統(tǒng)燃氣爐氧化皮厚度≥0.1mm），后續(xù)加工無需額外打磨，節(jié)省原材料 3-5%。

3. 溫度控制精準(zhǔn)：保障加工質(zhì)量穩(wěn)定性

• 傳統(tǒng)加熱方式溫度波動 ±50-100℃，易導(dǎo)致棒料 “過燒”（晶粒粗大）或 “欠熱”（塑性不足）；

• 高頻加熱通過閉環(huán)溫控，溫差≤±10℃，同一批次棒料的硬度偏差≤2HRC，鍛造后尺寸精度提升至 ±0.1mm（傳統(tǒng)方式為 ±0.5mm）。

4. 靈活性強：多規(guī)格、多材質(zhì)兼容

• 更換線圈（5 分鐘內(nèi)完成）即可適配直徑 10-200mm、長度 300-2000mm 的棒料，無需為每種規(guī)格定制專用設(shè)備；

• 可加熱鋼、銅、鋁、鈦合金等多種材質(zhì)：

• 鋼棒：聚焦 10-30kHz 頻率，深度透熱；

• 銅棒：采用 50-80kHz 高頻，克服高導(dǎo)電性導(dǎo)致的加熱難題；

• 鋁棒：低功率高頻（80-100kHz），避免表面過熱。

5. 自動化集成度高：降本增效的關(guān)鍵

• 支持與振動盤、機械臂、輸送線、鍛造機等設(shè)備聯(lián)動，實現(xiàn) “無人化生產(chǎn)”：

• 自動上料替代 2 名操作工；

• 在線測溫替代人工抽檢；

• 故障自診斷（如線圈短路、溫度異常）自動停機報警，減少廢品率；

• 某汽車零部件廠引入后，棒料加熱工序人工成本降低 80%，設(shè)備稼動率提升至 95%（傳統(tǒng)設(shè)備約 70%）。

與傳統(tǒng)加熱方式的對比：效率與質(zhì)量的全面碾壓

典型應(yīng)用場景：從鍛造到精密加工的全覆蓋

• 汽車半軸鍛造：直徑 80mm 的 40Cr 鋼棒，高頻加熱至 1150℃，單小時處理 200 根，鍛造后力學(xué)性能（抗拉強度≥800MPa）合格率 100%；

• 銅棒擠壓成型：直徑 30mm 的紫銅棒，高頻加熱至 700℃，表面無氧化，擠壓后管材內(nèi)壁光潔度 Ra≤1.6μm；

• 鋁合金輪轂軋制：長度 1200mm 的 6061 鋁棒，高頻加熱至 500℃，溫度均勻性確保軋制后輪轂壁厚偏差≤0.5mm。
