對厚度 5mm 的鋼條（如彈簧鋼、結構鋼）進行淬火熱處理時，人工操作易因拉伸不均、溫度波動導致變形或硬度不達標。海拓高頻淬火設備通過集成自動拉伸裝置，實現 “參數預設 - 自動加熱 - 同步拉伸 - 精準淬火” 全流程自動化，確保每根鋼條的淬硬層深度、硬度及平直度一致，完美適配綜合生產的批量需求。
厚度 5mm 的鋼條（以 65Mn 彈簧鋼為例）淬火需滿足：表面硬度 50-55HRC、淬硬層深度 1.5-2mm、直線度誤差≤0.5mm/m。海拓高頻淬火設備通過以下參數化設計實現精準控制：
加熱參數：高頻頻率 20-30kHz，功率 30-40kW，設定加熱溫度 850-880℃（奧氏體化溫度），加熱時間 10-15 秒（確保鋼條從表面到心部均勻升溫）；
拉伸參數：自動拉伸裝置施加 0.2-0.3MPa 張力，拉伸速度與鋼條輸送速度同步（1-2m/min），避免加熱時因熱膨脹導致的彎曲；
冷卻參數：采用高壓水霧冷卻，冷卻速度≥250℃/s，確保奧氏體向馬氏體轉變充分，且冷卻均勻無應力集中。
上料定位：鋼條經放線架進入設備，導向輪自動對齊，確保鋼條中心與高頻感應線圈軸線重合（偏差≤0.5mm）；

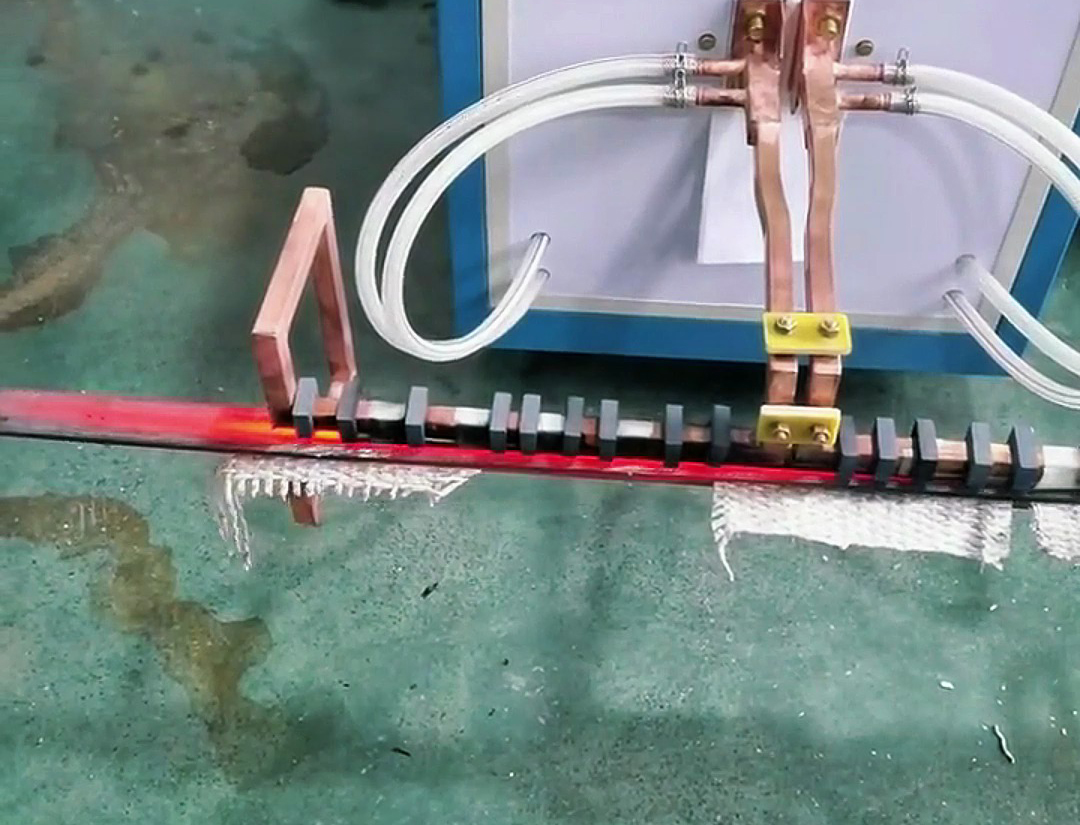

同步加熱與拉伸：鋼條進入線圈區域時，高頻電流啟動加熱，同時自動拉伸裝置施加張力，避免鋼條因局部受熱膨脹而彎曲；
連續淬火：加熱后的鋼條立即進入冷卻區，水霧均勻包裹鋼條表面，實現 “邊加熱、邊拉伸、邊淬火” 的連續作業；
出料檢測：紅外測溫儀在線監測淬火后溫度（確保≤200℃），硬度計抽樣檢測（每小時抽測 3 根），數據實時上傳至系統，異常時自動停機報警。
厚度 5mm 的鋼條因截面較薄，淬火時易因 “熱脹冷縮不均” 出現彎曲（傳統無拉伸淬火的直線度誤差≥2mm/m），自動拉伸裝置通過以下方式破解：
抑制熱變形：加熱階段施加張力，抵消鋼條受熱產生的膨脹應力，確保加熱時保持平直；
消除冷卻應力：冷卻收縮時，拉伸力持續作用，避免因上下表面冷卻速度差異導致的 “翹曲”；
數據對比：無拉伸裝置的鋼條淬火后直線度誤差平均 1.8mm/m，配備自動拉伸后誤差降至 0.3mm/m，無需二次校直，直接進入下一工序。
這套設備通過參數調整，可處理厚度 3-10mm、寬度 20-100mm 的各類鋼條：
彈簧鋼條：淬火后彈性極限提升 30%，適合汽車減震彈簧、機械彈簧生產；
刀具鋼條：淬硬層深度精準控制，刃口耐磨性達標，后續磨削量減少 20%；
結構鋼條：滿足建筑、機械領域對高強度鋼條的需求，屈服強度≥800MPa。
對厚度 5mm 鋼條的淬火熱處理而言，海拓高頻淬火設備的核心價值在于 “自動化 + 參數化”—— 通過自動拉伸裝置解決變形難題，通過精準參數控制保障硬度與淬硬層一致性，讓批量生產不再依賴人工經驗，真正實現 “穩定、高效、低耗” 的熱處理目標，成為綜合生產線中不可或缺的關鍵環節。
粵公網安備 44190002003728號
