海拓高頻焊機(jī)鉆頭合金焊接工藝：精準(zhǔn)控溫完勝火焰焊接，合金焊接更可靠

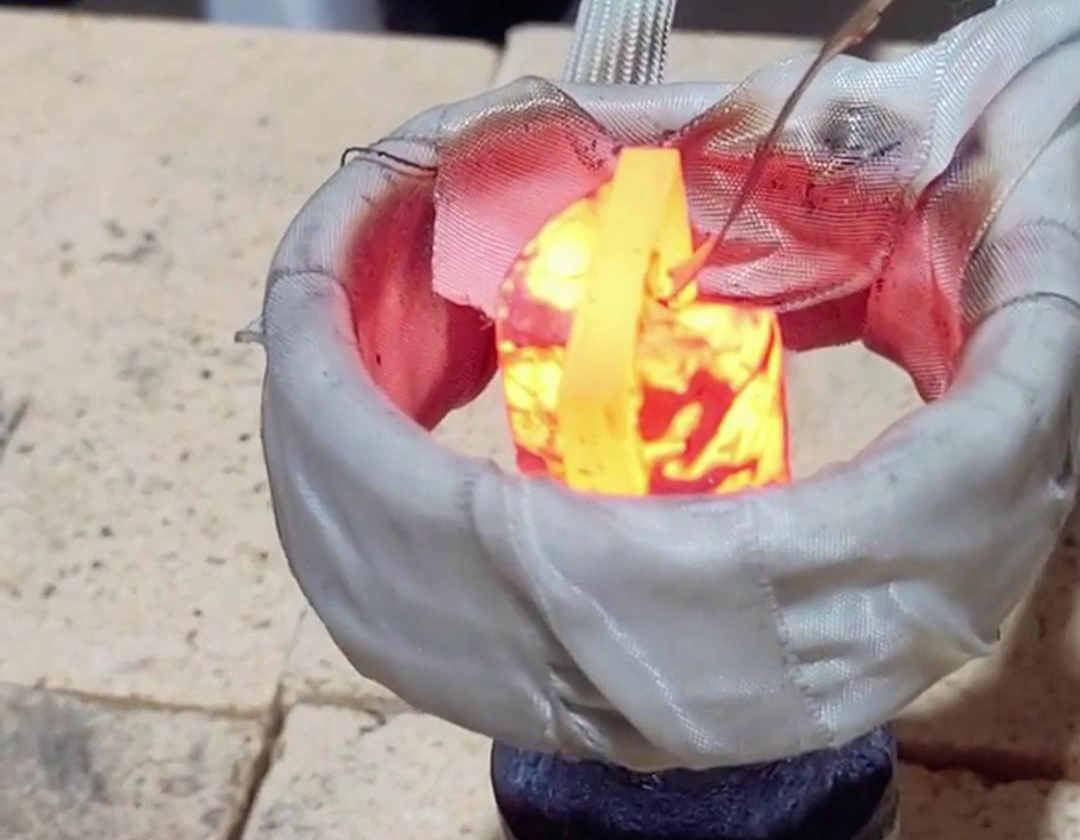

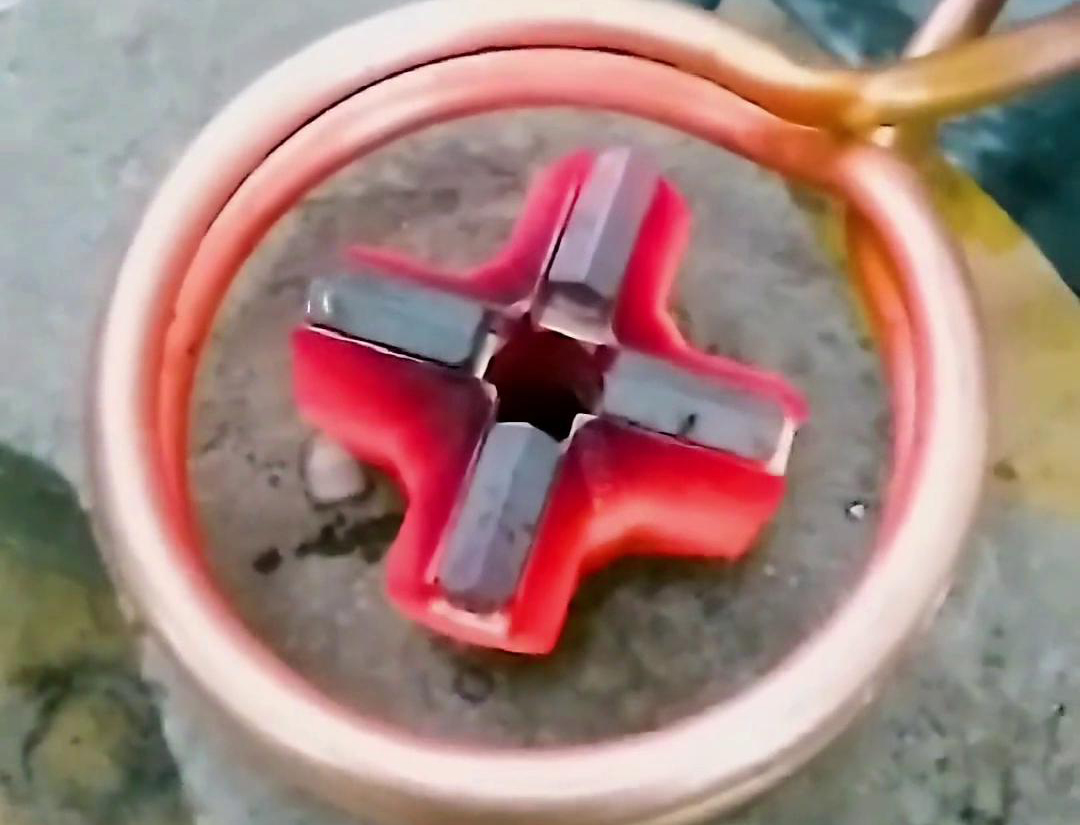

您現(xiàn)在看到的工人使用海拓高頻焊機(jī)焊接鉆頭合金的現(xiàn)場(chǎng)，正是高頻焊接技術(shù)在硬質(zhì)合金與鋼材連接場(chǎng)景中的典型應(yīng)用。相比傳統(tǒng)火焰焊接，高頻焊接通過精準(zhǔn)控制加熱時(shí)間、溫度和加熱范圍，完美解決了鉆頭合金焊接中 “過熱脆化”“結(jié)合強(qiáng)度不足” 等痛點(diǎn)，滿足各類合金（如鎢鋼、碳化鎢）與基體鋼材的焊接工藝需求。

鉆頭合金焊接的核心難點(diǎn)：火焰焊接的 “先天缺陷”

• 合金不過熱（硬質(zhì)合金熔點(diǎn)高，但超過 1000℃易氧化、晶粒粗大，導(dǎo)致脆性增加）；

• 鋼材熔深足夠（確保焊縫剪切強(qiáng)度≥300MPa，避免使用中合金脫落）；

• 加熱范圍集中（鉆頭刃口精度高，過熱會(huì)導(dǎo)致刃口變形，影響切削精度）。

• 火焰溫度不易控制（易超過 1100℃），導(dǎo)致合金邊緣氧化發(fā)黑，強(qiáng)度下降；

• 加熱范圍大（熱影響區(qū)≥5mm），鉆頭柄部鋼材易過熱退火（硬度從 HRC30 降至 HRC20 以下）；

• 依賴人工經(jīng)驗(yàn)判斷 “火候”，批量焊接時(shí)合格率波動(dòng)大（通常 70-80%）。

海拓高頻焊機(jī)的 “精準(zhǔn)焊接” 優(yōu)勢(shì)：三大維度把控質(zhì)量

1. 加熱時(shí)間：秒級(jí)調(diào)控，避免合金 “過燒”

• 精準(zhǔn)計(jì)時(shí)：通過 PLC 控制系統(tǒng)設(shè)定加熱時(shí)間（通常 3-8 秒，根據(jù)鉆頭直徑調(diào)整），到點(diǎn)自動(dòng)斷電，避免人工操作的 “超時(shí)加熱”；

• 實(shí)例：φ10mm 鉆頭（合金頭直徑 5mm）焊接，設(shè)定加熱時(shí)間 5 秒 ——3 秒時(shí)鋼材接觸區(qū)達(dá)到焊接溫度（850-900℃），5 秒時(shí)焊料（銅基釬料，熔點(diǎn) 800℃）完全熔化，此時(shí)合金頭溫度≤950℃（未超過氧化臨界值），保持原有硬度。

2. 溫度控制：±5℃精度，確保焊縫強(qiáng)度

• 閉環(huán)控溫：配備紅外測(cè)溫儀實(shí)時(shí)監(jiān)測(cè)焊接區(qū)溫度，當(dāng)溫度接近預(yù)設(shè)值（如 900℃）時(shí)，設(shè)備自動(dòng)降低功率，避免超溫；

• 對(duì)比火焰焊接：高頻焊接溫度偏差≤5℃，火焰焊接偏差≥50℃；

• 焊縫效果：鋼材與合金界面形成均勻擴(kuò)散層（厚度 5-10μm），剪切強(qiáng)度達(dá) 350MPa 以上，遠(yuǎn)超火焰焊接的 250MPa，滿足鉆頭高速切削的受力需求。

3. 加熱范圍：聚焦焊縫，熱影響區(qū)縮小 60%

• 線圈定制：采用仿形感應(yīng)線圈（貼合鉆頭合金與鋼材的過渡區(qū)），磁場(chǎng)僅作用于焊縫及周邊 1-2mm 范圍；

• 熱影響區(qū)控制：合金頭非焊接區(qū)溫度≤200℃（無氧化），鋼材柄部熱影響區(qū)≤3mm（硬度下降≤HRC3），鉆頭刃口無變形（跳動(dòng)量≤0.01mm）；

• 而火焰焊接的熱影響區(qū)≥8mm，刃口易因熱變形導(dǎo)致切削精度下降。

高頻焊接鉆頭合金的全流程：標(biāo)準(zhǔn)化操作保障一致性

1. 預(yù)處理：清理合金與鋼材接觸面的氧化層，涂抹專用釬劑（去除表面氧化膜），放置銅基焊片（厚度 0.3-0.5mm）；

2. 定位裝夾：將鉆頭固定在工裝中，確保合金與鋼材對(duì)接間隙≤0.1mm，線圈對(duì)準(zhǔn)焊縫；

3. 高頻加熱：?jiǎn)?dòng)設(shè)備，5 秒內(nèi)完成 “升溫 - 焊料熔化 - 浸潤(rùn)” 全過程，自動(dòng)斷電；

4. 冷卻檢測(cè)：自然冷卻 10 秒后，用硬度計(jì)檢測(cè)合金頭硬度（保持 HRC80 以上），拉力試驗(yàn)機(jī)測(cè)試焊縫強(qiáng)度（≥350MPa）。
